一、设备用途：

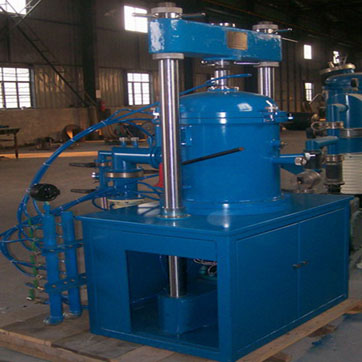

真空碳管炉是用石墨作发热元件的立式实验用真空电阻炉，炉体与控制柜一体化结构，炉底装料气动升降，供金属化合物、陶瓷、无机化合、纳米材料等在真空或保护气氛中烧结制品。

二、设备特点：

1、在高真空下烧结；

2、在保护气氛下烧结；

3、集控制柜与炉体一体化结构，占地小、移动方便；

4、耗水量少，仅用一根1/2英寸管就能满足冷却要求；

5、使用方便，用户只要水电齐全就可直接使用。

三、主要技术参数

1、额定功率：              40 KW

2、最高温度：              2000℃

3、工作温度：              1650 ℃

4、工作区尺寸：           Ф160×160 mm

5、极限真空度：           6.67×10^-3 Pa

6、电源电压：               380 V

四、结构说明

电炉采用立式结构，由炉体、炉底升降机构、真空系统、温控系统组成。

炉体采用双层水冷结构，内层不锈钢，外层不锈钢，中间通水冷却。炉内发热元件为石墨管，保温元件为碳毡及石墨复合结构。炉侧装有一观察孔、一个热电偶孔。热电偶选用钨铼型，同时具有高温时自动退出加热区的功能。高温采用红外仪控温。

炉体下部为炉底，炉底上可放置坩埚或其他被处理材料。炉底打开采用气动方式升降。可方便用户装卸料。

真空系统由壹台TK-100油扩散泵及壹台2X-8机械泵组成，真空阀门采用手动挡板阀。真空测量为复合真空计。

充气系统：由流量计、微调阀、进气管等组成。

炉体及真空系统均安装在电控柜一侧，与电控柜组成本体化结构，变压器设在控制柜内。温度控制仪表采用美国品牌Honeywell（或其他品牌））数显智能程序产品，具有最高16段程序升温/降温功能。电控系统还具有过流、断水、超温及热电偶转换失败等声光报警功能。所用电气元件为施耐德、西门子等品牌。电控柜体按西门子标准生产。
