概述

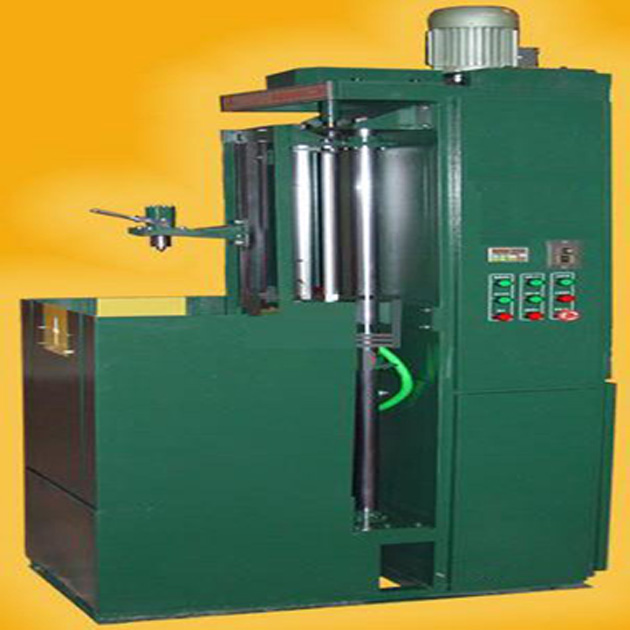

GC10150Y型感应加热淬火机床是我厂成套感应加热设备之一，机床以加热轴类、齿轮为主，兼之盘类零件，对于某些特殊工件亦可加工。适应于与高频、超音频、中频电源配套，机床采用喷液冷却方式，能满足工厂的一般要求。本机床为液压驱动、电器控制的半自动感应加热机床，主要用于淬火，亦可用于退火或焊接工序。具有手动、自动功能，操作简单，易于掌握。

主要结构特点

（1）机床主要结构分为以下几大部分：

1）、床身立柱：机床主干部份，两根圆柱导轨为安装基淮。

2）、传动箱：主要传动部分，下顶尖可带动工件旋转。

3）、上顶尖：弹簧顶尖，减小工件受热变形。

4）、水路：冷却水箱及供放水管路。

5）、液压系统：驱动动力。

6）、控制柜：与主机一体的控制部分，内装电器控制系统。

2.机床结构特点：

1）、主运动为圆形导轨结构。

2）、工件在感应圈内沿轴向运动，速度可调。

3）、液压部分速度调整范围大，下降速度快，液压冲击小，工件平稳可靠。

4）、预热、淬火，喷水廷时都采用时间继电器控制，调整范围为0—99.99s。

5）、拆装容易，维修方便。机械、液压、电器全部使用国产元件，机床寿命长。维修费用低。

主要技术参数
